光电开关按检测方法分类

更新时间:2018.12.07 浏览次数:

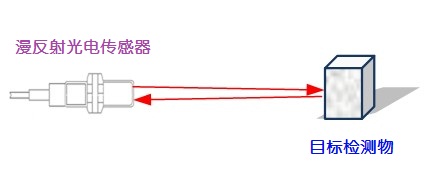

1. 漫反射式光电传感器



漫反射光电传感器是一种集发射器和接收器于一体的传感器,当被检测目标物体经过光线检测区时,将光电传感器发射器发出的足够量的光线反射回来被接收器检测到,于是光电传感器就输出开/关的信号。当被检测物体的表面光亮或其反光率较高时,漫反射式的光电开关是首选的检测模式。被检测物体不限于金属。

特征:有效的检测距离是由目标被测物的光反射率决定的,由目标物表面性质和颜色决定。采用背景调节测量距离,对目标物上的灰尘敏感和对目标变化的反射性敏感。并且具备防止相互干扰功能,安装方便。









常用材料光线反射率参考图:

材料

反射率

材料

反射率

白画纸

90%

不透明黑色塑料

14%

报纸

55%

黑色橡胶

4%

餐巾纸

47%

黑色布料

3%

包装箱硬纸板

68%

未抛光白色金属表面

130%

洁净松木

70%

光泽浅色金属表面

150%

干净粗木板

20%

不锈钢

200%

透明塑料杯

40%

木塞

35%

半透明塑料瓶

62%

啤酒泡沫

70%

不透明白色塑料

87%

人的手掌心

75%

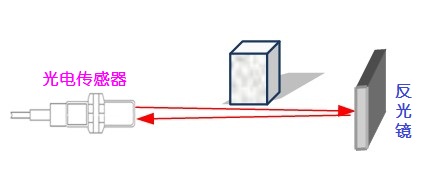

2. 反光板式光电传感器



回归反射式同时也称镜片(面)反射式光电传感器,回归反射式传感器也是集发射器与接收器于一体的,传感器发射器发出的光线经过反射镜,反射回接收器,当被检测物体经过且完全阻断光线时,光电传感器就产生了和光变化相对应的的开关信号。

特征:适合辨别不透明的物体;应用反光镜的高反光率,轻松实现更长的检测距离,并且抗环境光干扰能力更强,更适合户外或有灰尘的环境。同时也具备防止相互干扰功能,安装方便

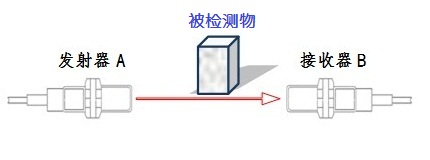

3. 对射式光电开关



对射式光电传感器在结构上是相互独立的,由发射器和接收器光轴相对安装放置组成.。发射器发出的光线通过被测区域直接进入接收器。当被检测物体经过发射器和接收器之间的区域且阻断光线时,光电传感器就输出了开关信号。当检测物体是不透明时,对射式光电传感器是最可靠的检测模式。

特征:有效的检测距离更长,非常适合辨别不透明的反光物体。不容易受环境光干扰,在户外或者有灰尘的环境中使用更可靠。但是两个单元都需要分别架设电线,传感器总体消费电流相对更高。
