霍尔开关工作原理简介

更新时间:2014.02.18 浏览次数:


霍尔开关工作原理
    当一块通有电流的金属或半导体薄片垂直地放在磁场中时,薄片的两端就会产生电位差,这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U,其表达式为   U=K·I·B/d

    其中K为霍尔系数,I为薄片中通过的电流,B为外加磁场(洛伦慈力Lorrentz)的磁感应强度,d是薄片的厚度。

    由此可见,霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。

    霍尔开关就属于这种有源磁电转换器件,它是在霍尔效应原理的基础上,利用集成封装和组装工艺制作而成,它可方便的把磁输入信号转换成实际应用中的电信号,同时又具备工业场合实际应用易操作和可靠性的要求。

    霍尔开关的输入端是以磁感应强度B来表征的,当B值达到一定的程度(如B1)时,霍尔开关内部的触发器翻转,霍尔开关的输出电平状态也随之翻转。输出端一般采用晶体管输出,和接近开关类似有NPN、PNP、常开型、常闭型、锁存型(双极性)、双信号输出之分。

     霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点,内部采用环氧树脂封灌成一体化,所以能在各类恶劣环境下可靠的工作。霍尔开关可应用于接近开关,压力开关,里程表等,作为一种新型的电器配件。

尺寸规格 M8,M12,M18,M30

对应型号 KJT-HJ8  KJT-HJ12  KJT-HJ18  KJT-HJ30

产品图片

霍尔开关KJT-HJ8 霍尔开关KJT-HJ12

霍尔开关KJT-HJ18

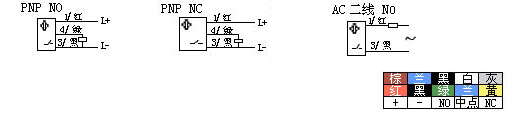

电气接线图:

霍尔开关电气接线图
