以往的传统的反射型光电传感器存在“检测距离短”、“受工件颜色的影响而误检测”、“传感器机身大”等课题，用途上有一定的局限。采用TOF检测原理，从本质上改变光电产品易受目标物影响的问题。

与依靠光量反馈检测物体的传统光电开关比较，使用TOF技术的KJT-FG30的光电传感器有如下优点：
1：定位更精准
2：减少物体表面颜色、弧度、环境等引起的干扰影响
3：最高可达 1000 Hz 的开关频率
4：可稳定检测透明物体。
5：不受太阳光影响，可户外使用。
6：实现更远的检测距离（漫反射*远可达4 m！！是市场上绝无仅有的激光光电传感器）
7：便捷易用的操作方式，使得普通型号仍能快速进行两个开关点的设置
产品特点:

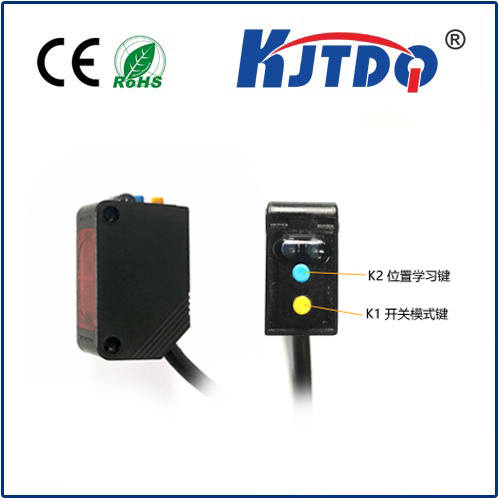

■ 1m/2m/4mTOF检测距离按键示教
■ TOF红外激光光源产品
■ 2m出线和M8连接器方式可选
产品说明:
高性能小方型光电传感器，标准安装孔径25.4mm，可提供1m/2m/4m测距检测模式，TOF激光光源检测，
适用于物流、光伏、锂电、包装机械等应用。
|
项目型号 |
Type |
2点示教型 |
|
NPN |
KJT-FG30N |
|
PNP |
KJT-FG30P |
|
RS485 |
KJT-FG30 |
|
检测距离范围 |
50～2000，50～4000设定距离 (白纸、黑纸200×200mm) |
|
光点直径 (参考值) |
4*2cm（1m）;12*6cm(2.5m)；14*7cm(4m) |
|
反射率特性 (白黑误差) |
设定距离的5%以下 (设定距离2000mm) |
|
光源 (发光波长) |
红外激光 (940nm) Class1 (IEC/EN60825-1：2014) |
|
电源电压 |
DC10～36V (含Ripple (p-p) 10%) Class2 |
|
消耗电流 |
20mA以下 |
|
输出负载 |
负荷电源电压DC26.4V以下 Class2、负荷电流100mA以下
(残留电压 负荷电流10mA以内：1V以下、负荷电流10～100mA以内：2V以下)
Open连接器输出型 (NPN/PNP输出 因型号而异) |
|
保护回路 |
电源逆接保护、输出短路保护、输出逆接保护 |
|
频率 |
500hz |
|
距离设定 |
示教方式 |
|
使用环境照度 |
受光面照度 |
太阳光：10,000lx以下 |
|
环境温度范围 |
动作时：-20～﹢55℃、保存时：-40～﹢70℃ (无结冰、无结露) |
|
环境湿度范围 |
动作时：35～85%RH、保存时：35～95%RH (无结露) |
|
绝缘抵抗 |
20MΩ以上 (DC500V兆欧表) |
|
耐电压 |
AC1000V 50/60Hz 1min |
|
振动 (耐久) |
10～55Hz 复振幅1.5mm X、 Y、 Z各方向2h |
|
冲击 (耐久) |
500m/s2 X、 Y、 Z各方向3回 |
|
保护构造 |
P65 (IEC60529) |
|
指示灯 |
动作指示 (红色)、稳定/通信指示 (绿色) |
|
连接方式 |
导线引出型 (标准导线长2m)、 M8连接器中继型 (标准导线长0.3m)、
M12smart click连接器中继型 (标准导线长0.3m) |
|
质量
(包装状态/仅本体) |
导线引出式 |
树脂壳体型：约120g/约65g |
|
材质 |
外壳 |
ABS |
|
镜头部 |
PMMA |
|
显示部 |
PET |
|
付属品 |
使用说明书 (中文/英文)、 compliance sheet，注. 安装配件为单卖品 |
(1)传感器内部光源发送器发射脉冲激光光束
(2)测量 脉冲激光光束到达被测物体表面再反射回传感器接收芯片 的时间差，
(3)利用测得的时间差与光速的求出被测物距离（被测物距离=时间差*光速/2）
(4)通过这个距离信息，光电开关便可判断物体是否存在在设定的范围内
·任意工件都可稳定检测的TOF方式
TOF是“Time of Flight”的简称。将投光出去的光通过工件反射，到受光为止的时间差换算成距离进行感应的方式。
TOF方式是根据时间差来测量距离的，所以不受工件颜色、材质的影响。因此、更换工件时无需任何调整便可稳定感应。
即使是较少的受光量也可以感应，所以即使使用黑橡胶等低反射工件，仍可实现长距离检测。
| 工作模式 |
开关量型 |
模拟量型 |
模拟量带显示型 |
| 输入电压 |
6V~30V（24V）
（5V批量定制化） |
12V~30V |
12V~30V |
| 量程 |
2米 |
2米 |
2米 |
| 输出类型 |
PNP与NPN同时输出，4线制 |
4-20mA |
4-20mA
RS485. IO-Link |
| 交互接口 |
按键2个，LED 2个 |
按键2个，LED 2个 |
按键3个，数码管3位 |
| 工作温度 |
-25℃~70℃ |
-25℃~70℃ |
-25℃~70℃ |
| 输出容量 |
200mA |
200mA |
200mA |
·开关量型工作模式详解
开关模式
开关反向模式
区间模式
区间反向模式
·模拟量型工作模式详解
模拟量输出型输出4-20mA电流，其中4mA对应A1点位（默认为0），20mA对应A2点位（默认为量程2M），在A1和A2中间的位置呈线性变化。A1位置和A2位置不分远近。
TOF光电传感器在非接触定位和距离测量的应用中表现出优异的性能。
不受颜色和形状的影响，不受被测目标材质的限制，在工控自动化场景中得到广泛的应用。下面列举了一些行业中的典型应用。
只需一款产品便可搭建分支、合流搬运线
KJT-FG30是通过设定距离进行检测的，因此不受颜色、材质的影响，节省了更换工件时的评估和调整时间。另外，相较于对射形、回归反射形，安装工数减半(1/2)，从而缩短了投产周期。
▲一款产品搭建分支、合流搬运线
▲ 宽感应距离，可用于各种输送机线宽
以往，针对不同检测距离需求，需配备不同的传感器。但KJT-FG30具备30-4000mm的宽感应距离，无需切换传感器便可满足不同感应距离的需求。
▲ 不受搬送工件限制的TOF方式
以往，在切换检测工件时，往往需要事前评估。但EKJT-FG30可通过设定距离感应出颜色和材质不同的工件，由此得以节省评估、调整时间。另外，产线附近的作业员也不会被误检。
▲ 体积小巧，可安装在AGV内
到目前为止，长距离反射传感器尺寸较大，并且在安装位置上受到限制。KJT-FG30已经实现了超小型化，因为它可以安装在各种地方，因此有助于实现更大的设计自由度。
消除组装产线安装上的限制
如果在组装区域安装了传感器，工具和工件的碰撞会使传感器出现故障或光轴偏移从而引发误检。但KJT-FG30可通过远距离检测实现组装区域外的检测，由此减少不必要的停线，另外小型化消除了对安装位置的限制。
▲ 宽感应范围能够应对不同大小的检测工件
以往，传感器和检测工件的距离一旦发生变化，传感器的种类和安装位置就得配套变更。但KJT-FG30具备30-4000mm宽感应范围，即使追加了检测工件，也可直接使用，无需更换传感器。
▲ 不受检测工件限制的TOF方式
以往，在切换检测工件时，往往需要事前评估。但KJT-FG30可通过设定距离感应出颜色和材质不同的工件，节省了评估、调整时间 。另外即使工件表面出现污垢引发颜色変化，仍可稳定检测。产线附近的作业员也不会被误检。
▲ 狭小空间也不受限制的紧凑机身设计
以往，在追加传感器时，受到空间上的限制，往往需要改造产线。但KJT-FG30不受安装位置的限制，追加传感器变得更加容易。
