工业控制网络一般为局域网,作用范围一般在几km之内。将分布在生产装置周围的测控设备连接为功能各异的自动化系统。控制网络遍布在工厂的生产车间、装配流水线、温室、粮库、堤坝、隧道、各种交通管系统、建筑、军工、消防、环境检测、楼宇家居等处。

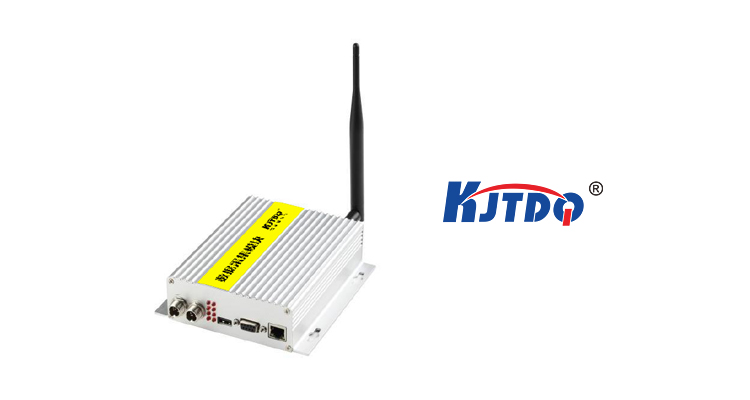

数据采集模块是工业自动化物联网中关键一个部位,它可以使物与物之间的信息可以交换,收发,数据上下载,数据传输,远程管理,远程控制,远程控制等。 凯基特高性能4G/5G数据采集网关 采用工业核心技术,多种协议数据采集,本地分析PLC数据,强大的数据处理功能,速度快,采集,转换,加密,丰富的协议数据库。设备小巧,配置简单,导轨式安装节约空间利用率。
名称 |

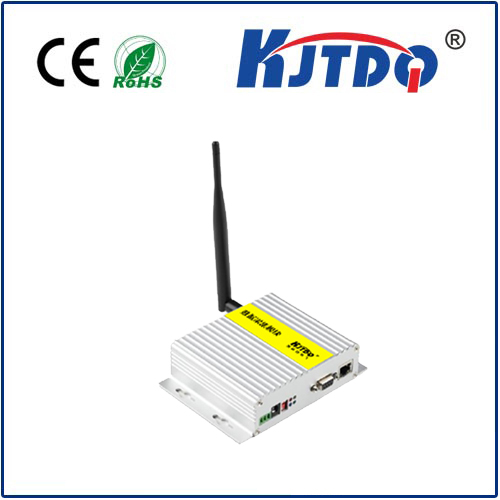

数据采集网关KJTH6221 |
MCU |
Cortex®-M4 180MHz |
以太网 |
1路100M网口 |
RS232 |
1路 |
外置SDRM |
16M |
无线 |
4G/5G |
指示灯 |
8位LED指示灯 |
输入信号 |
3路开关量信号输入 |
RTC |
外置RTC实时时钟 |
输出接口 |
2路隔离24V输出,总输出功率6W,可驱动外部信号指示灯 |
USB通讯接口 |
2路USB接口,5V电源输出能力1W,其中一路可用于USB转4G无线通讯 |
输入输出接口 |
标准GX12-6航空插头,连接可靠 |
工作电源 |
220VAC |
电源输入接口 |
品字电源插座 |
工作温度 |
-20℃~85℃ |
内置Cortex™-M4 内核的ARM 高性能微控制器,自适应实时存储加速器,运行频率高达180MHz,满足高速数据采集和处理需求。
集成多种数据采集通讯接口:一路百兆以太网接口、一路usb 接口、一路RS232 接口,适应目前工业现场各类设备信息采集需求。
集成SIMCom 工业级4G 数传模块,性能稳定,数据传输可靠。支持LBS 基站定位功能,可实现对设备位置信息采集。支持LTE-TDD/LTE-FDD/HSPA+/TD-SCDMA/EVDO 和GSM/GPRS/EDGE
等频段, 支持LTE CAT4 (下行速度为150Mbps)。
配备8 个LED 指示灯,用于人机交互。通过LED 的指示状态,可实时了解网关的运行情况。
配备2 路拨码开关,可用于设置网关不同的运行模式。
配备3 路开关量信号输入接口,可用于采集开关量输入信号。
配备2 路开关量输出接口,继电器干接点输出。
内置16M 工业级SDRAM 数据缓存芯片,性能可靠稳定,进一步提升网关数据处理能力。
|
