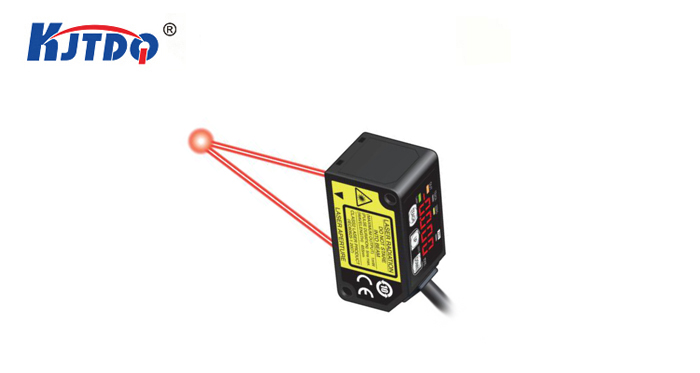

凯基特KJT-KELR-TE系列激光位移传感器采用三角法测量原理，利用线阵CMOS器件作为光学接收器件，具有测量精度高、测量时间短等特点，产品光路经过独特的产品设计，成像质量稳定；具有独特的补光技术，适用于工业现场应用。
供电电压
|
Uv12V DC～24V DC±10% |
| 残余纹波 |
脉动P-P10% |
| 消耗电流 |
60mA以下(电源电压12VDC时) |
≤40mA以下(电源电压24V DC时) |
| 直线性 |
±0.1%F.S |
±0.2%F.S |
| 外壳材料 |
铸铝合金(AL) |
有机玻璃(PMMA) |
| 连接类型 |
引线 |
| 显示器 |
4位数码管 |
2xLED |
| 外壳防护等级 |
IP67 |
| 防护等级 |
III |
(注1)： 未指定时的测量条件如下：电源电压： 24V DC、周围温度：＋20℃、反应时间： 10ms、测量中心距离的模拟输出值。 对象物体：白色陶瓷。 (注2)：根据FDA规则的Laser Notice No.50的规定、并以FDA为基准。 (注3)： 该值为测量中心距离上的值。以中心光强度的1/e2 (约13.5%)定义这些值。 如果定义区域外有光泄漏，并且检测点周围有高于检测点本身的强反射，检测结果可能会受到影响。

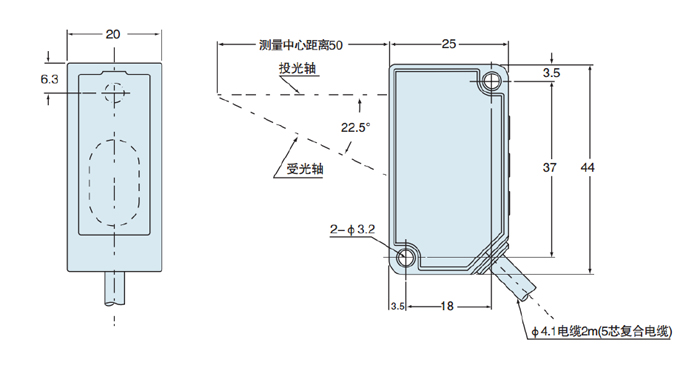

性能
|
TE20 |
| 测量中心距离 |
200mm |
| 测量范围 |
±80mm |
| 光束直径 |
约φ300μm |
| 重复精度 |
200μm |
| 受光元件 |
CMOS图像传感器 |
| 光源 |
红色半导体激光2级(JIS/IEC/GB)、Ⅱ级(FDA)(注2) |
| 控制输出 |
〈NPN输出型〉
NPN开路集电极晶体管
最大流入电流：50mA
外加电压：30VDC以下(控制输出和0V之间)
剩余电压：1.5V以下(流入电流50mA时)
漏电流：0.1mA以下 |
〈PNP输出型〉
PNP开路集电极晶体管
最大源电流：50mA
外加电压：30V DC以下(控制输出和＋V之间)
剩余电压：1.5V以下(流入电流50mA时)
漏电流：0.1mA以下 |
| 模拟输出 |
模拟输出·输出范围：0V～5V(正常时)；5.2V(报警时) 输出阻抗：100Ω |
| 输出范围： 4mA～20mA(正常时)； 0mA(报警时) |
| 动作输出 |
负载阻抗：300Ω 最大；入光时ON／非入光时ON可切换 |
| 短路保护 |
自动复位式 |
使用说明
本产品用户交互接口主要由数码管、LED指示灯以及按键组成。数码管及LED指示灯用于产品信息显示，按键用于对产品参数进行修改

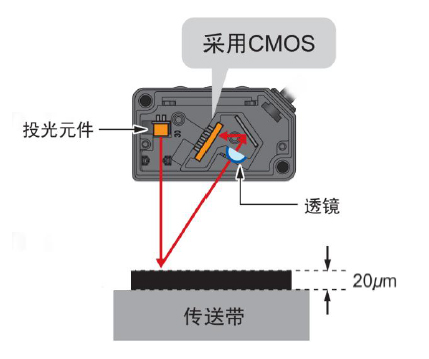

高精度CMOS影像传感器&配备算法
采用位移传感器所使用的高精度CMOS影像传感器，以及位移传感器一直使用的本公司独特的算法，实现了微型激光传感器1mm/100mm的高精度
注意
请勿将本产品用作保护人身安全的检测装置使用。
对于以保护人体为目的的检测装置，请使用符合 OSHA、ANSI 及 IEC 等各国有关人体保护用品法律和标准的产品。
请勿按照产品附带的使用说明上所未记载的方法进行操作。按照规定以外的步骤进行控制、调整时，可能会受到危险的放射性激光的照射。
本产品为符合JIS/IEC/GB标准的2级激光产品或 FDA规则的Ⅱ级※激光产品。该产品存在一定危险，请勿直视激光或通过透镜等进行观察。

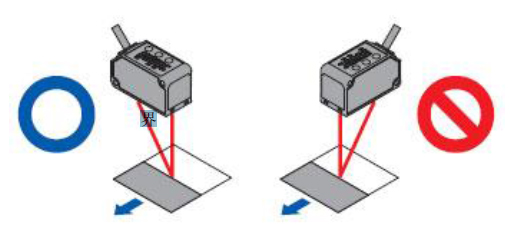

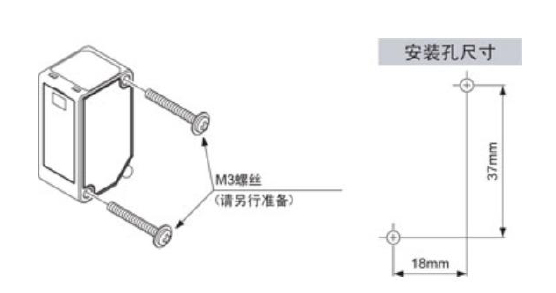

相对于移动体的方向
<材质、有色差的情况下>
测量时，移动的测量对象物的材质、颜色极端不同的情况下，按照下图所示方向进行安装，从而可将测量误差控制在最小限度。

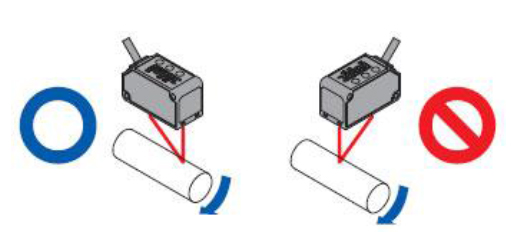

<对旋转的对象物进行检测>
对旋转的对象物进行测量时，按照下图所示方向进行安装，从而可抑制对象物的上下振动和位置偏移等的影响。

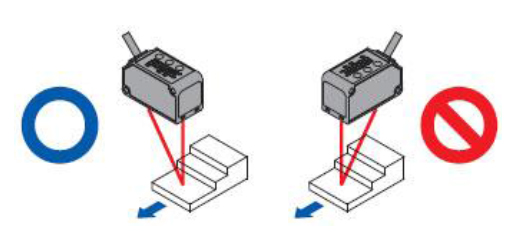

<存在段差的情况下>
移动的检测对象物存在段差的情况下，请按照以下方法进行安装，从而可在测量时抑制段差边缘所产生的影响。

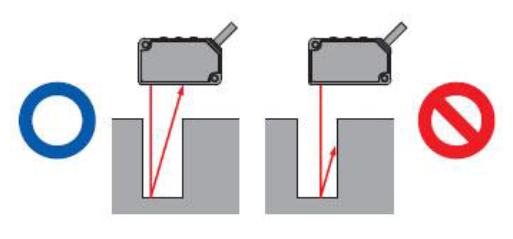

在狭隘场所和凹陷部分进行测量。
在狭隘场所和孔中进行测量的情况下，安装时，请注意避免遮挡投光部至受光部的光路。

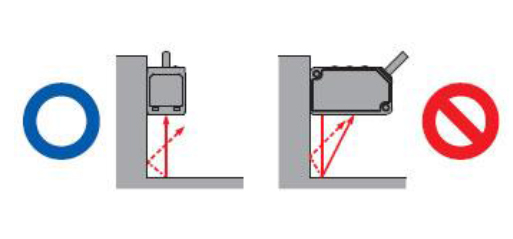

安装在墙上时
请按照以下方法进行安装，以免墙面产生的多重反射光入光到受光部分。另外，墙面反射率较高的情况下，如改为无光泽的黑色，则效果更好。
|
