基本型光电开关KJT-ST系列-南京凯基特电气有限公司

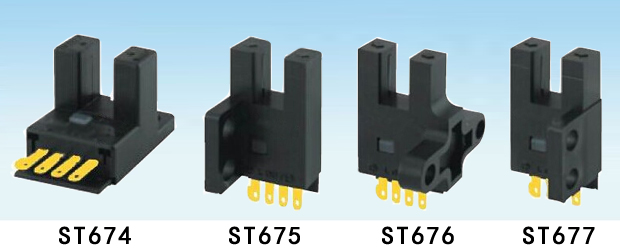

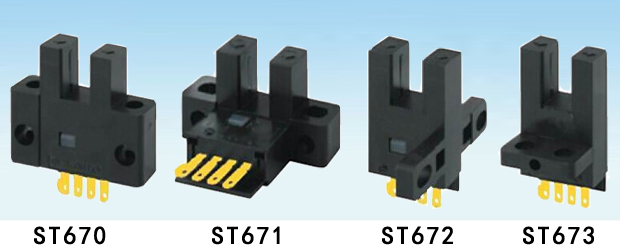

KJT-ST系列传感器，是自主研发、生产的基本型光电传感器产品，融光电转换电路、放大电路、逻辑处理电路和驱动输出电路为一体。与国外同类产品比较具有价格低廉的优势，与国内同类产品比较具有响应快、精度高、质量稳定的特点。适应于机器人、自动化生产线、车床、机械手及机械臂组件、食品加工设备、印刷设备及其它工业机械设备等。

直接替代相关型号进口产品,并具有以下优势：

■能耗低（小于17ma）；

■1KHz---3KHz高速响应;

■自动引脚极性保护，接线错误也不会损坏器件本身；

■2mil镀金引脚,长期抗氧化，确保系统稳定

■内置放大器和数字转换电路，通一输出CMOS标准电平，方便信号采集，可直接与多种负载匹配；

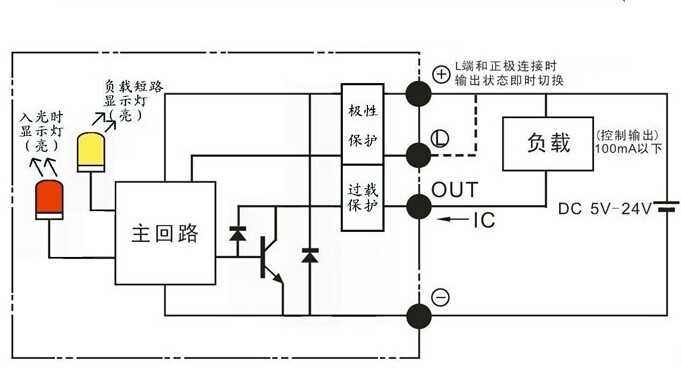

■动作模式如光时ON和遮光时ON可通过“L”端与“+”端连接进行切换，运用此功能可以方便构成最小控制系统；

不透明体2×0.8mm　　

光源（发光波长）

GaAs红外发光二极管（940nm）

遮光时灯亮（红色）

DC5V--DC24V±10％脉动（p-p）10%以下

20mA以下（NPN型）

受光时指示灯亮，NPN集电极无输出；遮光时指示灯灭，NPN集电极开路输出DC5V--24V 、 100mA以下，残留电压0.5V以下（负荷电流100mA时）、残留电压0.3V以下（负荷电流40mA时）

受光时指示灯不灭，NPN集电极无输出；遮光时指示灯亮，NPN集电极开路输出DC5V--24V 、 100mA以下，残留电压0.5V以下（负荷电流100mA时）、残留电压0.3V以下（负荷电流40mA时）

内置极性自动保护电路,引线接错时传感器本身不会损坏,但不工作.

受光面照度荧光灯：1000 1x以下

工作时：－25～+55℃ 保存时:－30～+80℃

工作时：5～85％RH 保存时:5～95％RH

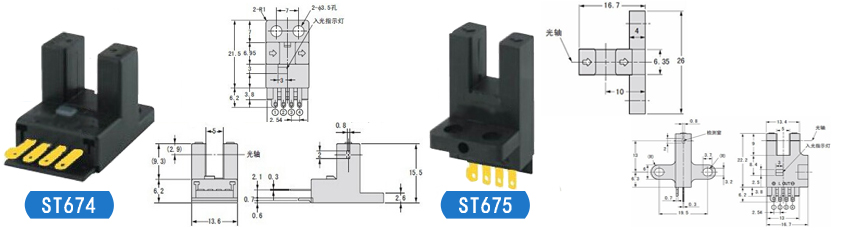

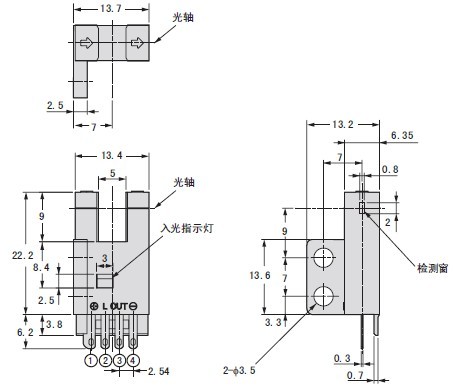

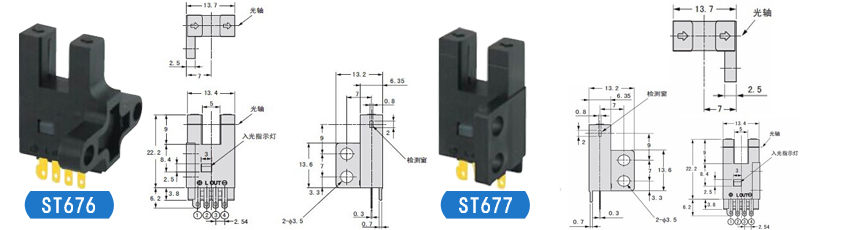

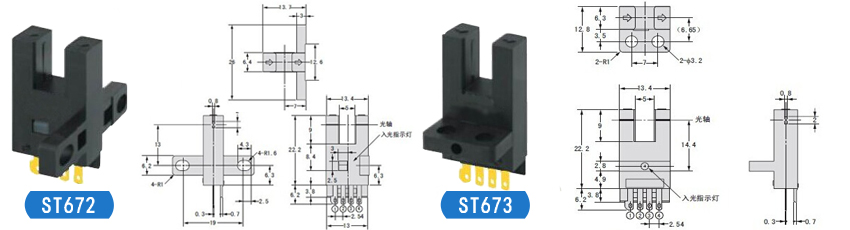

安装尺寸及端子配置

安装方式

● 不能用胶水粘固                 ●正确方法：使用螺丝钉固定

使用注意事项

● 本传感器不可以作为人体保护检测使用；

● 本传感器为非防水、防尘构造。用于可能附着水、油等液体或空间漂浮尘粒过多的场合时，会因液体渗入或大量尘粒进入内部而发生故障；

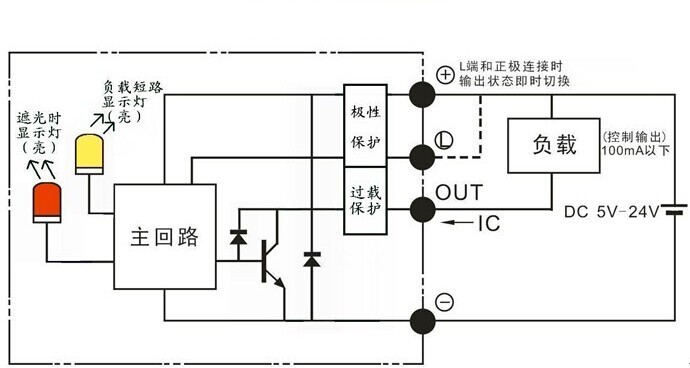

● “L”引脚与“+”引脚相接时，输出状态即时转换如：受光时指示灯不亮、“out”无输出电流，相接后指示灯不亮、但“out”有输出电流。其它各引脚接线错误时，传感器不工作，但传感器本身不会损坏。

●负载不能短路，否则会造成传感器损坏；

● 公司对应用本产品的最终用户提供全方位技术支持，包括接口匹配、负载选择方案及组成自动化系统等，如有本需求请与各经销商联系；

● 请不要在超过本系列产品额定使用条件下使用；

● 各产品都备有接插端子（选配件），如果用户直接焊接引线，谨请焊接时请参考如下条件进行：

            温度         容许时间             备注

烙铁      350℃以下       3S以下    软焊要离开端子1.5mm以上

如果超出上表所示的焊接条件，将会使端子固定部位松动、变形，和导致其它功能故障。
