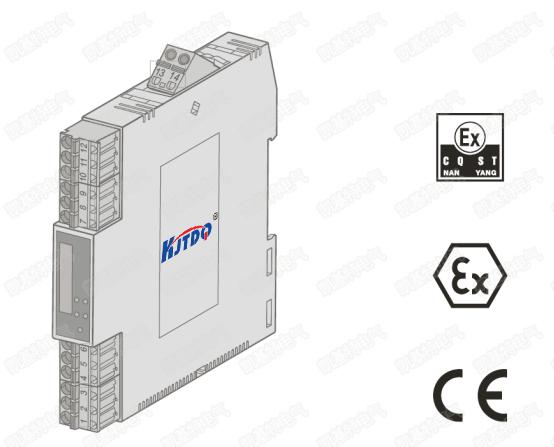

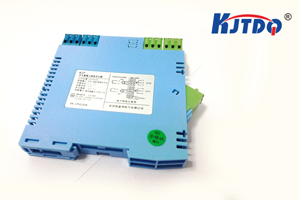

本安型开关量输入隔离安全栅

产品名称:本安型开关量输入隔离安全栅

产品编号:153610-558

产品型号:KJT-7030

更新时间:2017.02.15

出品单位:光电接近开关-南京凯基特电气有限公司


   产品详细介绍

注意事项:

· 此仪表属于“ 本安型” 电 气设备,安装在安全场所。

· 安装、电气连接和操作应该由有电工技术资质的专业人员进行。

· 请遵守所述的安装方面的要求。请遵守相应的规章及安全规定、以及技术方面的常规守则。

· 技术数据请参阅本使用说明书。

· 禁止对仪表内部的电路进行任何修改,不得擅自维修该仪表。

· 只能用一个同类仪表替换, 只有制造商才可以执行维修操作。

· 该仪表防护等级为IP20 (IEC 60529/EN 60529), 适合在清洁、干燥的环境内使用。不要给设备施加超过其设计能力的负荷。

· 在本安侧进行测量时,  必须遵守连接本安型电气设备的相关规定。在本安电路内只能使用允许用于此类电路的设备。

· 只有在仪表断电的状态下, 才允许进行安装或拆卸、连接或者断开接线。

· 如果出现仪表损坏、不当负荷或者功能故障时,要将仪表停机,并立即撤出。

代码

输入

代码

说明

触点开关或NAMUR接近开关

(注: 触点开关需要连接线路故障传感器)

K

有线路故障检测功能

触点开关或NAMUR接近开关

C

无线路故障检测功能

输出

代码



继电器输出点

S



晶体管

T



电平信号

P





概述

· 接收来自危险区域的触点开关或NAMUR接近开关信号,  通过隔离, 以继电器触点输出方式传送至安全区的控制系统或其它仪表。

· 双通道,两路输入,两路输出。

· 直流电源供电方式,供电电源-输入-输出以及各通道之间隔离。

· 采用标准的35mm DIN导轨卡式安装。可拔插的接线插头端子,弹簧压紧连接。

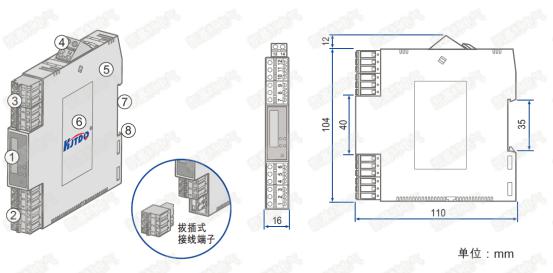

仪表外形结构· 尺寸

①仪表面板

②本安侧接线插头端子(蓝色)

③非本安侧接线插头端子(绿色)

④电源接线插头端子

⑤仪表壳体

⑥产品标签粘贴部位

⑦导轨安装卡口

⑧导轨安装锁紧卡

主要技术参数

◆供电电源

供电电压范围:20~30VDC

额定供电电压 :24V DC

电流消耗(24VDC供电, 继电器输出) :<60 mA ◆  从 危险区输入

触点开关或符合DIN 19234的NAMUR接近开关。开路电压:8V±0 .5V

开关阈值:1.2~2.1mA

回滞:0.2mA (典型值)

◆向安全区输出

● 向安全区输出

输出类型: ① 继电器触点; ② 晶体管;  ③ 电平信号  (订货时请选择输出类型)

① 继电器触点

触点特性:24VDC,2A ;

负载类型:电阻性负载

响应时间:≤10ms

② 晶体管

外部供电电压:≤40V

驱动输出电流:≤40mA

晶体管集电极输出    高电平: VCC; 低电平: ≤2.5V

晶体管发射极输出    高电平: VCC-2.5V; 低电平:≤ 0.5V

③ 电平信号

高电平: 4.5V ~ 5.5V

低电平:≤0.5V

高电平驱动能力:≤20mA

◆输入/输出特性说明(同相控制)

仪表出厂的设定状态为输入与输出同相,   即输入开关吸合,输出继电器也吸合。仪表面板上的输出状态指示灯亮。

◆  仪表指示灯

仪表面板上的LED 指示灯:

PWR为电源指示灯(通电, 指示灯亮)

OUT1 为第一路输出状态指示灯(灯亮,输出继电器触点吸合)

OUT2 为第二路输出状态指示灯(灯亮,输出继电器触点吸合)

◆综合通用参数

隔离能力:输入-输出-电源之间 2.5KV,1min ,50Hz

绝缘电阻:输入-输出-电源之间  ≥1 00MΩ / 500VDC工作环境温度: -20~+60℃

储存环境温度: -40~+80℃

环境湿度范围: 5~95%RH (无冷凝)

外壳材料:阻燃ABS

防护等级:IP 20

外形尺寸 / 整机重量 :16×1 16×1 10(mm);约110g~120g

适用于连接的现场设备及所处危险区域:符合DIN 19234的NAMUR接近开关。 0区、1区、2区;IIA、IIB、IIC。

◆安全防爆认证参数

防爆等级标志: [Exia Ga]IIC

安全参数: Um = 250V AC/DC  Uo = 10.5V DC  Io = 22mA

           Po =57.8mW  Lo = 3 mH  Co = 1.7μF



安装

◆安装:

请将仪表安装在安全场所, 可以卡装到符合IEC60715标准的35mmDIN导轨上。

·首先要将标准的 35mmDIN导轨安装稳固。

·将仪表卡装在标准的35mmDIN导轨上,  必须稳定牢固。建议使用导轨堵头防止仪表安装在导轨上滑动和安装不稳。

·可以密集安装。

◆安装环境要求:

·符合本仪表技术规格所要求的环境温度范围。

·环境空气中不得 含有对金属、塑料件起严重腐蚀作用的气体。

·安装位置不得有强烈的机械振动、冲击, 以及来自信号端、电源端和空间的大电流、火花、强电磁感应等影响

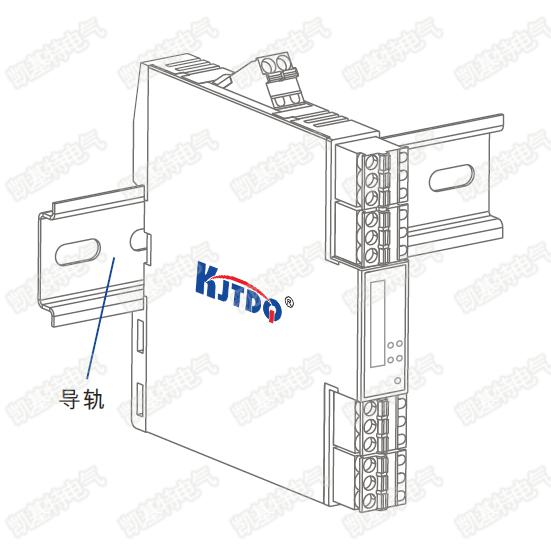

仪表卡装在DIN导轨上或从导轨上拆卸的方法

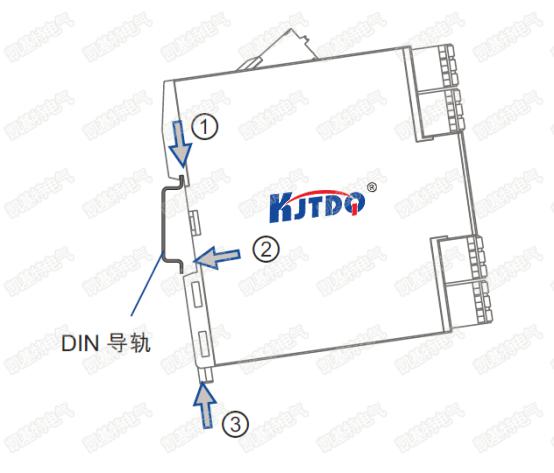

◆仪表安装在DIN导轨上的方法:

①把仪表安装卡口的上端嵌在35mm的标准DIN导轨上;

②将仪表向导轨推进,使仪表安装卡口紧贴DIN导轨;

③按进安装锁紧卡,使其锁住DIN导轨。

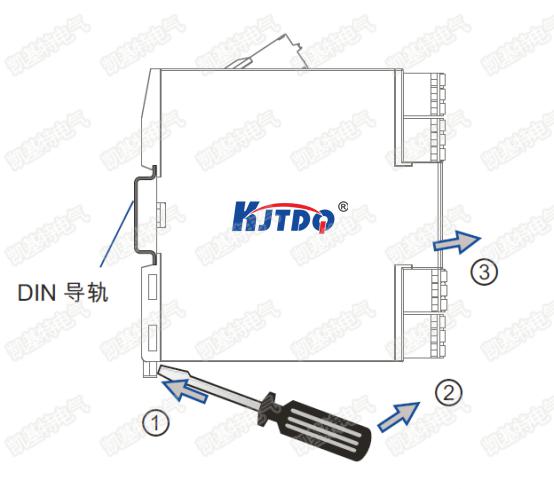

◆仪表从DIN导轨上拆卸的方法:

①用合适的一字头螺丝刀 (刀口宽度≤6 mm)插入仪表的安装锁紧卡;

②螺丝刀手柄向上撬, 使仪表安装锁紧卡脱离DIN导轨;

③把仪表从DIN导轨上取出。

端子接线

◆接 线:

·接线端子使用的是弹簧压接方式的接线插头端子。

·接线电缆采用截面为0.5~ 2.5mm²的单芯或者多芯电缆, 剥去电缆防护层的线芯长度约为6~8mm。

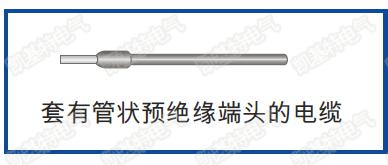

·建议在已剥去电缆防护层的线芯套上管状预绝缘端头,并用压线钳工具将其压制成四边形或者六边形,   使其便于插入接线端子孔中。

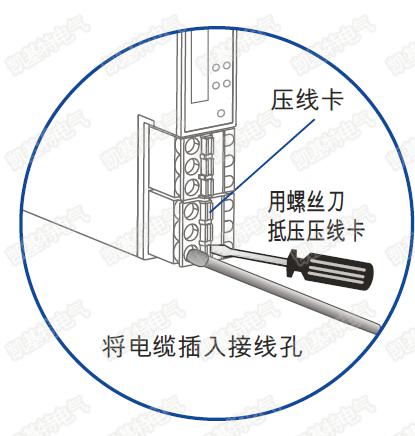

·使用合适的一字头螺丝刀工具,将刀头抵压在接线插头端子的压线卡上稍用力压下,不放开压线卡的同时,   将电缆线芯 (套有管状预绝缘端头) 插入接线孔内,然后放开压线卡。这样插头端子内的金属弹簧片即可压紧接线电缆。

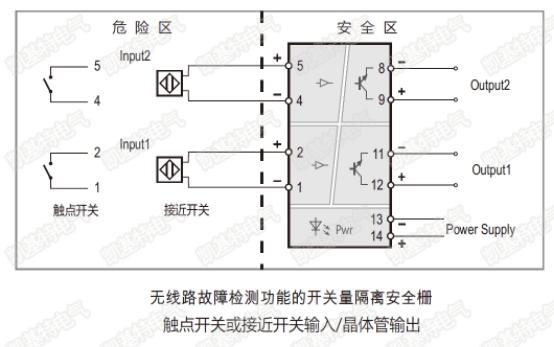

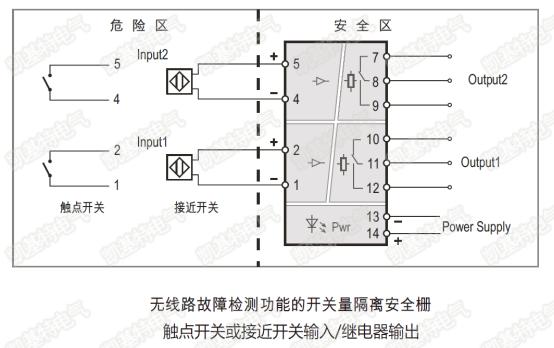

◆ 端子接线图:
