 当前位置:首页 - 产品中心 - 光传感器 - 光电开关

小方形光电开关KJT-FS30

产品名称:小方形光电开关KJT-FS30

产品编号:181323-540

产品型号:KJT-FS30

更新时间:2016.09.28

出品单位:光电接近开关-南京凯基特电气有限公司


   产品详细介绍

 光电开关是使用被检查物对光束的遮挡或反射,由同步回路选通电路,然后检查物体的有无。物体不限于金属,一切能反射光线的物体均可被检查。在环境条件比较好、无粉尘污染的场合,可采用光电开关。光电开关工作时对被测物体无任何影响。因此,在需求较高的传真机和烟草机械等场合被广泛地使用。同时应留意对工作电压、负载电流、响应频率、检查间距等各项指标的需求。

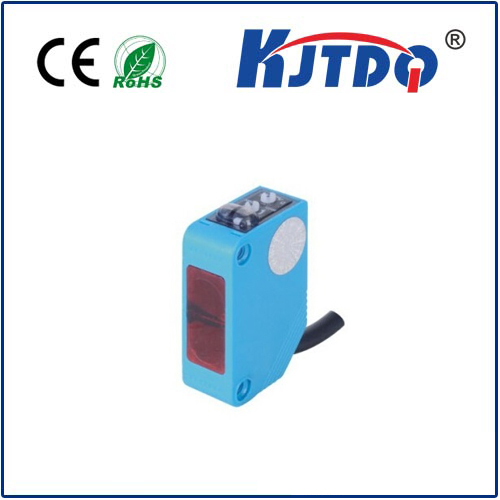

产品图片 Photo

尺寸图 Dimension drawing



   特点描述 Feature Description

型号规格 Item Code

KJT-FS100



◆ 采用专用IC制造,性能稳定

◆ 具有浪涌,逆极性,短路保护功能

◆ 外壳材料:PC/ABS

◆ 防护等级IP67IEC





KJT-FS100



  NPN  NO/NC

 KJT-FS30

  PNP  NO/NC

 KJT-FS30









   电气接线图 Connection diagram

规格参数 Specification




光电开关NPN型接线图




光电开关PNP型接线图



   外形规格

35*69*100

   反射方式

反射式X 带反射板(Y 对射式(T

   检测距离

30CM     1M      5M

   光源

红外线LED880nm

   输出方式

NPN/PNP NO

   电源电压

10…30VDC

   消耗电流

≤25mA

   响应时间

≤8.2ms

   回差范围

5…20%

   重复精度

≤3%

   负载电流

≤200mA

   压降

≤2.5V

    输出指示

黄色LED

   保护回路

浪涌、逆极性、短路保护

   环境湿度

35-95%

   环境温度

-15…55℃

   防护等级

IP67

   外壳材料

PC/ABS

   接线方式

2M PVC线缆
