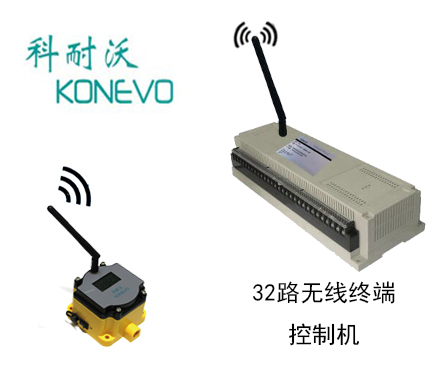

32路无线终端控制机

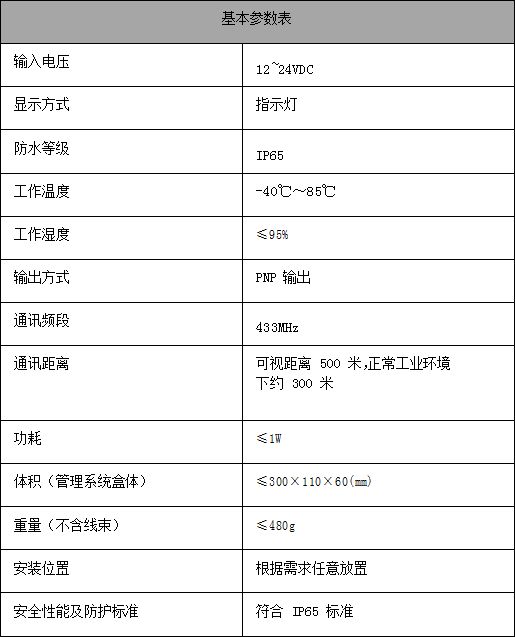

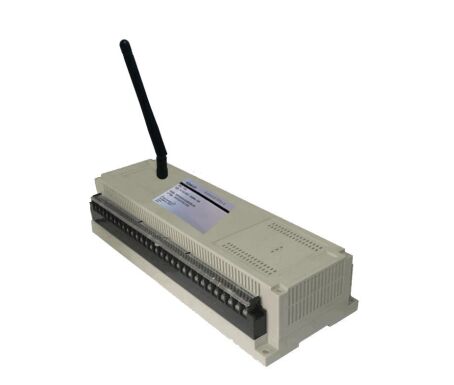

一、产品主要技术参数

产品名称：KNW100C3R1P4

产品功能：实时接收发射机发来的数据，输出 PNP 信号

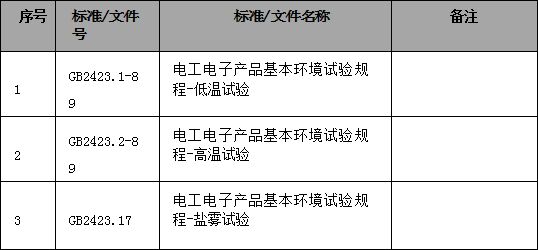

二、产品执行标准：

三、安装及连接

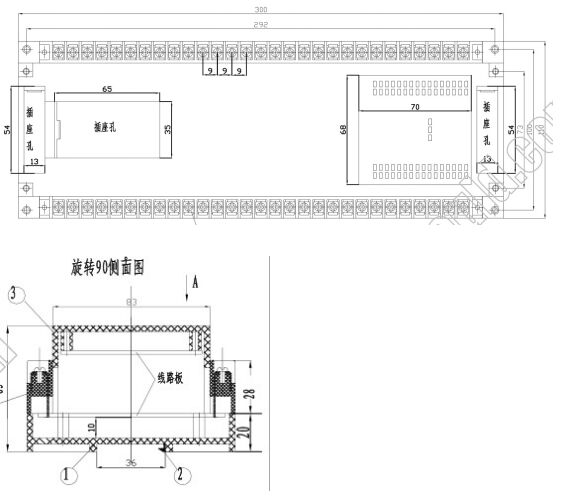

3.1   外形及尺寸图

3.1 线路连接

图3.1-产品接口

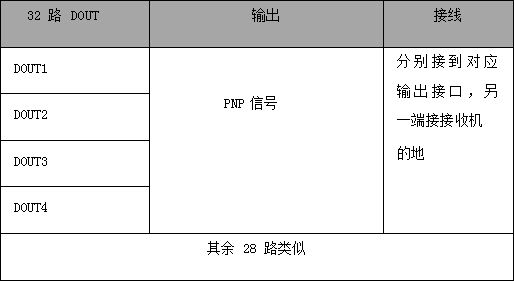

3.2 接线

接线时按压下接线孔旁边的接线按键,按接口图插入相应的线,然后松开 接线按钮即可.

3.3 天线安装

（开机前请先安装天线）从盒中取出天线，直接拧到上方天线接口上，天 线的方向可以自行调整。

3.4 发射机与接收机配对

本产品出厂时默认已经配对并测试成功，若与新的发射机连接时，需要先配 对使用。

3.4.1 一个接收机对一个发射机：

打开发射机和接收机，按下发射机和接收机匹配按钮（没有先后之分）。接 收机屏幕上会出现正在匹配，屏幕下方会出现匹配过程。匹配成功后接收机会返 回主界面，显示发射机的一系列参数，发射机会出现“good”字符，此时表示 匹配完成。

3.4.2 一个接收机对多个发射机：

当有多个发射机要匹配到一个接收机上时，将发射机依次与发射机匹配成 功。接收机屏幕上地址会依次增加，完全匹配成功后，接收机会交替显示发射机 参数。
