南京凯基特无线传感器

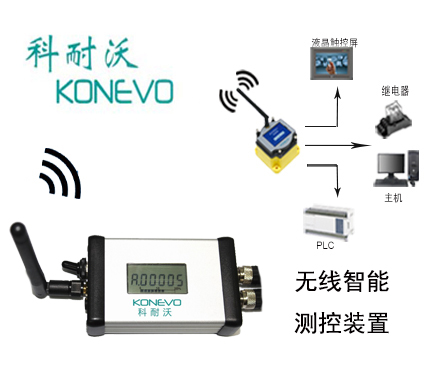

无线小型测控装置

一、产说品主要技术参数：

产品名称：KNW100E3N1D4

产品功能：检测接近开关或干节点状态，将数据实时发送至主机。

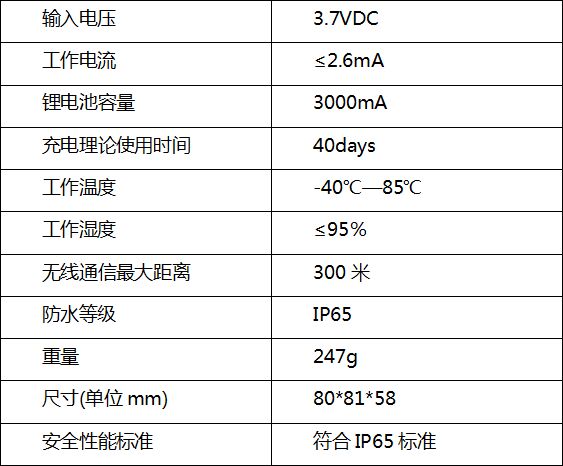

功能参数：

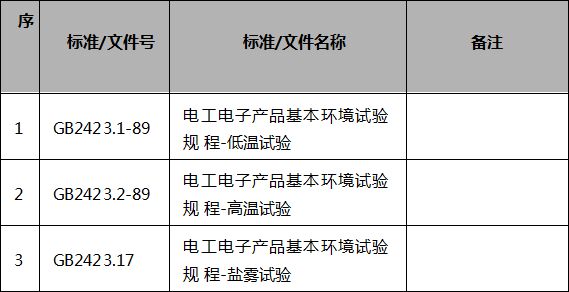

二、产品执行标准

三、安装及连接

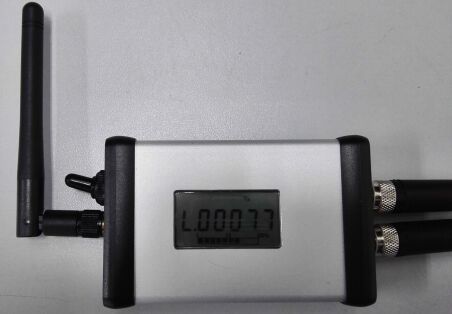

1、外形图：

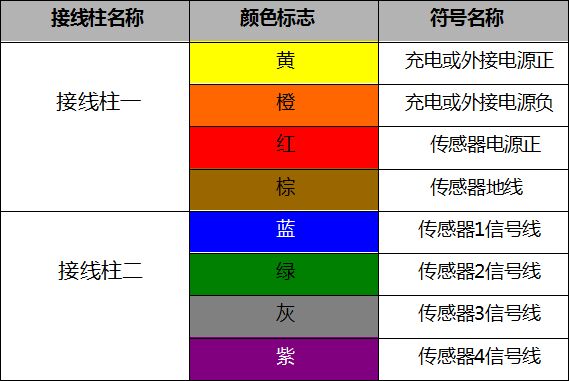

2、线路连接：

（开关量输入接线说明，最多可接4路）

接线方式：接接近开关方式。接近开关为三根线，分别为黑色（信号线）、蓝色（地线）、棕色（电源线）。由于此设备是一体式，所有 传感器的电源和地线共在一起接线，传感器的信号线分别接线。

4、天线安装：

（开机前请先安装天线）从盒子中取出天线，直接拧到天线接口 上，天线的方向可以根据信号的传输方向进行调节。

5、主从配对：

本产品出厂时默认已经配对并测试成功，若与新的发射机连接时， 需要先配对使用。

配对方法：接收机、发射机上电后，按下发射机的配对按钮后， 十秒内按下接收机的配对按钮，如果超过十秒没按接收机的配对按 钮，则视为本次配对请求无效，重新配对。配对完成后，会在接收机 的显示屏上显示发射机的地址及电量，也说明配对成功，加入网络。
