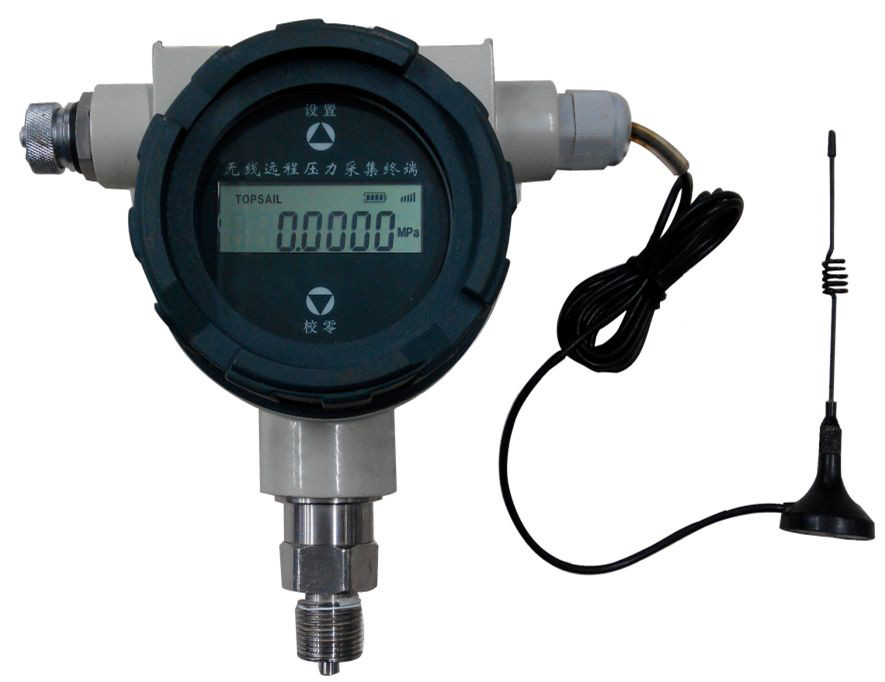

GPRS型无线压力传感器/无线压力变送器

概述
智能无线压力变送器是一款低功耗、具有无线通讯功能的智能仪表，以先进的工业级MCU为核心，高品质的传感器为采集前端，结合工业级无线GPRS数据模块，利用中国移动成熟的GPRS网络，实现现场仪表数据到云端的无线传输。仪表按照设定间隔时间上报数据，客户通过Web页面实现远程仪表配置和数据查阅，上传下发数据均存进数据库，便于后期查询。通过互联网PC或移动终端登录相关网址即可获取仪表数据，并实现对采集的数据统计、分析，形成报表和数据曲线，具有直观、准确、高效的特点。基于GPRS公网的广泛覆盖，可实现大区域范围内的众多监测点的实时监测，如自来水管网压力、高池液位、环境参量检测、水文监测等等。

产品特点
• GPRS网络适用地域广；
• LCD实时显示；
• 电源反接保护；
• 两路继电器输出；
• 阈值上、下限报警功能；
• 联网自动校时，断网自动重连；
• 按键操作，可现场配置仪表；
• Web端查看和远程配置仪表，支持手机短信查询数据；
• 具有防震、防潮功能，适应野外环境。

性能指标
量程：0MPa～0.1MPa...10MPa
供电电源：太阳能电源/15V～30V DC（以仪表名牌标识为准）
精度：±0.5%FS
压力类型：表压/绝压/密封表压
显示：6位8段数码液晶
输出信号：LCD现场显示，GPRS无线信号传输
按键：3按键
电气连接：6芯电缆（电源和继电器）
重量：约1.6kg
电磁兼容：GB/T 17626.2/4-2006
存储温度：-30℃～80℃
感压膜片：不锈钢316L
工作温度：-20℃～70℃
相对湿度：0%～95%
继电器负载：5A/220V AC    5A/30V DC
继电器触点寿命：>10万次
长期稳定性：±0.5%FS/年
振动：≤3g/10Hz...150Hz（IEC 60068-2-6-2007）
传输距离：有中国移动GPRS网络覆盖的地方均可

装置充电
取出配置线、电源接头，将电源接头同航空插头线连接，航插接头同装置连接，待连接好后，将电源接头插入220V 电源插座，这时装置显示屏上电源电量指示格动态显示，表示装置正在充电。
装置开关机
装置正常工作时，实时显示采集的数据。当装置长时间不使用时，可用随机配带的磁棒点击显示面板的POWER按键2-3秒，显示屏关闭，装置即进入深度休眠状态。再次点击设备POWER按键2-3秒，显示屏即可正常显示数据，设备进入正常工作状态。开关机按键位置如图6-1。
装置校准
当装置更换使用环境，在正常大气压下显示零点压力值有误差时，可使用随机配带的磁棒按下CALIBRATE键2-3秒，即可对装置进行零点校准，此时显示屏第一字段显示“C”，表示装置零点校准成功。

◎ 采用低功耗处理器
◎ 内嵌精密时钟、自动校时，与Internet 时间同步
◎ 内嵌TCP/IP 协议            ◎ 高精度内部AD 检测温度变化
◎ 专用上位机软件设置参数     ◎ 支持数据存储功能
◎ 内嵌看门狗，不死机         ◎ 锂离子电池供电
◎ 支持深度休眠，按键唤醒功能 ◎ 具有数据存储，数据补发功能
◎ 具有电池电量低短信报警功能 ◎ 外壳防护等级：IP65
◎ 标准工业5 芯防水航插       ◎ 精度高、抗干扰、免维护
◎ 具有防反接、防浪涌、防震、防潮、防雨、防有害气体功能。

选型提示

1、选型时请注意被测介质要与产品接触部分的相容。
2、绝压型产品的基本量程最小为0.1MPa。
3、电源和继电器连接线缆标配为1米。
4、为提高产品可靠性，建议用户在现场加装防雷击保护装置，并确保产品可靠接地。
5、特殊要求，敬请与本公司商洽，并在订单中注明。
