光电开关是使用被检查物对光束的遮挡或反射，由同步回路选通电路，然后检查物体的有无。物体不限于金属，一切能反射光线的物体均可被检查。在环境条件比较好、无粉尘污染的场合，可采用光电开关。光电开关工作时对被测物体无任何影响。因此，在需求较高的传真机和烟草机械等场合被广泛地使用。同时应留意对工作电压、负载电流、响应频率、检查间距等各项指标的需求。
|

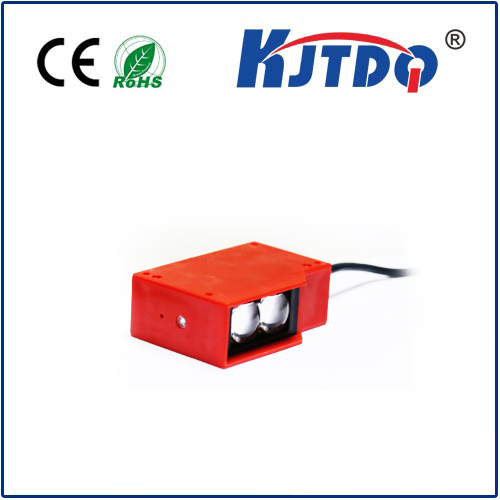

产品图片 Photo |
尺寸图 Dimension drawing |
|
|
|
|
特点描述 Feature Description |
型号规格 Item Code |
|
|
◆ 采用专用IC制造，性能稳定 |
|
◆ 具有浪涌，逆极性，短路保护功能 |
|
◆ 外壳材料：PC/ABS |
|
◆ 防护等级IP67（IEC） |
|
|
|
|
|
|
NPN NO |
KJT-FS100-ZNK-X |
|
NPN NC |
KJT-FS100-ZNH-X |
|
PNP NO |
KJT-FS100-ZPK-X |
|
PNP NC |
KJT-FS100-ZPH-X |
|
交直流通用继电器输出 |
KJT-FS100-D-X |
|
|
|
|
|
电气接线图 Connection diagram |
规格参数 Specification |
|
|
|
外形规格 |
35*69*100 |
|
反射方式 |
漫反射式（X） 带反射板（Y） 对射式（T） |
|
检测距离 |
2.5M 8M 15M |
|
光源 |
红外线LED（880nm） |
|
输出方式 |
NPN/PNP NO |
|
电源电压 |
10…30VDC |
|
消耗电流 |
≤25mA |
|
响应时间 |
≤8.2ms |
|
回差范围 |
5…20% |
|
重复精度 |
≤3% |
|
负载电流 |
≤200mA |
|
压降 |
≤2.5V |
|
输出指示 |
黄色LED |
|
保护回路 |
浪涌、逆极性、短路保护 |
|
环境湿度 |
35-95% |
|
环境温度 |
-15…55℃ |
|
防护等级 |
IP67 |
|
外壳材料 |
PC/ABS |
|
接线方式 |
2M PVC线缆 |
|
|
