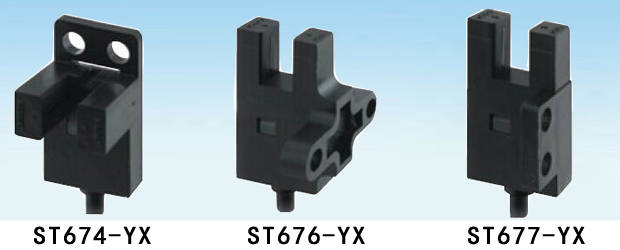

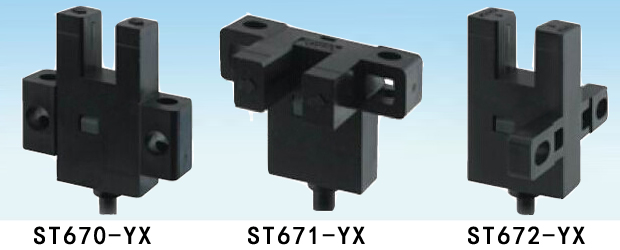

产品简介
KJT-ST系列传感器，是自主研发、生产的多功能型光电传感器产品，融光电转换电路、放大电路、逻辑处理电路和驱动输出电路为一体。与国外同类产品比较具有功能更多且价格低廉的优势，与国内同类产品比较具有响应快、精度高、质量稳定的特点。适应于机器人、自动化生产线、车床、机械手及机械臂组件、食品加工设备、印刷设备及其它工业机械设备等。

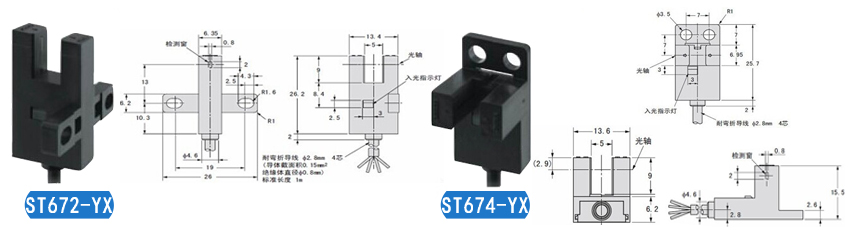

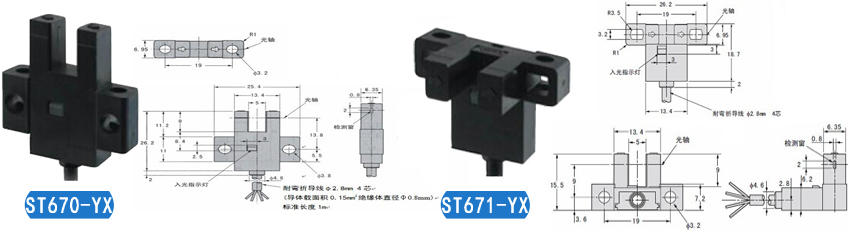

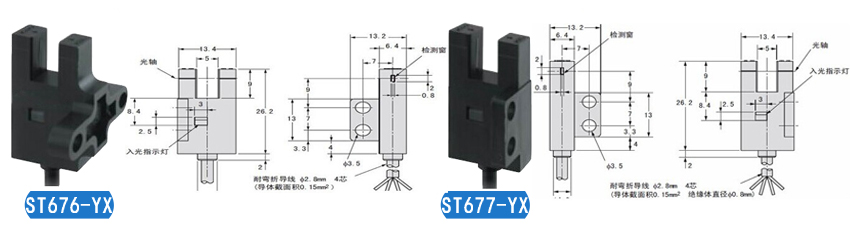

外观尺寸
产品特性
直接替代相关型号进口产品,并具有以下优势：
■能耗低（小于15ma）；
■1KHz---3KHz高速响应;
■自动引脚极性保护，接线错误也不会损坏器件本身；
■纯铜镀银引线,长期抗氧化，有效保障系统稳定;
■负载自动检测功能，短路、过载时自动保护并发出黄色灯指示；
■内置放大器和数字转换电路，统一输出CMOS标准电平，方便信号采集，可直接与多种负载匹配；
■动作模式如光时ON和遮光时ON可通过“L”端与“+”端连接进行切换，运用此功能可以方便构成最小控制系统；
技术参数
|
检测距离 |
5mm(凹槽宽度) |
|
标准检测物体 |
不透明体2×0.8mm |
|
应差距离 |
0.025mm |
|
光源（发光波长） |
GaAs红外发光二极管（940nm） |
|
显示灯*1 |
遮光时灯亮（红色） |
|
电源电压 |
DC5V--DC24V±10％ 脉动（p-p）10%以下 |
|
静态消耗电流 |
20mA以下（NPN型） |
|
KJT-ST671-YX
控制输出 |
受光时红色指示灯灭，NPN集电极无输出；遮光时红色指示灯亮，NPN集电极开路输出DC5V--24V 、 100mA以下，残留电压0.5V以下（负荷电流100mA时）、残留电压0.3V以下（负荷电流40mA时） |
|
KJT-ST671-YX
控制输出 |
受光时红色指示灯亮，NPN集电极无输出；遮光时红色指示灯灭，NPN集电极开路输出DC5V--24V 、 100mA以下，残留电压0.5V以下（负荷电流100mA时）、残留电压0.3V以下（负荷电流40mA时） |
|
自动保护\警示 |
1、电源极性自动保护，接线错误时不会损坏传感器；
2、负载检测、保护，负载短路或阻抗过低时，自动关闭输出电流，并发出黄色灯光警示 |
|
响应频率 |
1KHz--3kHz |
|
使用环境照度 |
受光面照度 荧光灯：1000 1x以下 |
|
环境温度 |
工作时：－25～+55℃ 保存时:－30～+80℃ |
|
环境湿度 |
工作时：5～85％RH 保存时:5～95％RH |
安装方式
● 不可用胶水粘固 ●正确方法：使用螺丝钉固定
使用注意事项
● 本传感器不可以作为人体保护检测使用；
● 本传感器为非防水、防尘构造。用于可能附着水、油等液体或空间漂浮尘粒过多的场合时，会因液体渗入或大量尘粒进入内部而发生故障；
● “L”引线与“+”引线相接时,输出状态即时转换如：设传感器现态为受光时指示灯亮、“out”没有输出电流，相接后指示灯仍亮、但“out”有输出电流。其它各引脚接线错误时，传感器不工作，但传感器本身不会损坏；
● 公司对应用本产品的最终用户提供全方位技术支持，包括接口匹配、负载选择方案及组成自动化系统等，如有本需求请与各经销商联系；
● 请不要在超过本系列产品额定使用条件下使用；
 |
