产品名称：KE限位开关
产品编号：142149-499
产品型号：KE限位开关
更新时间：2014.05.21
出品单位：南京凯基特电气有限公司 |
 |
|
 产品详细介绍 |
| ◎ 产品特点 |
| ■ 采用左、右、下三个方向进线设计，方便实用 |
| ■外壳包覆强化塑胶，体积小 |
| ■ IP65等级防护 |
| ■ 采用树脂固定的塑料端子型 |
| ■ 适用于雾状、水气比较多的应用场合。 |

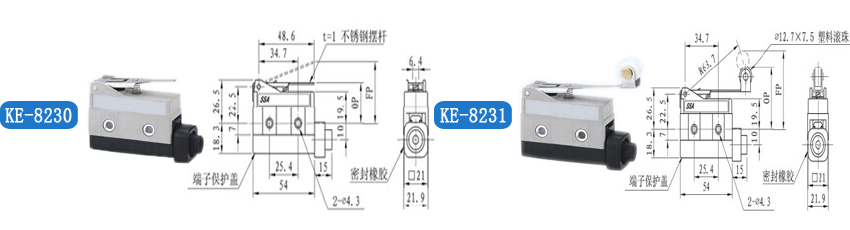

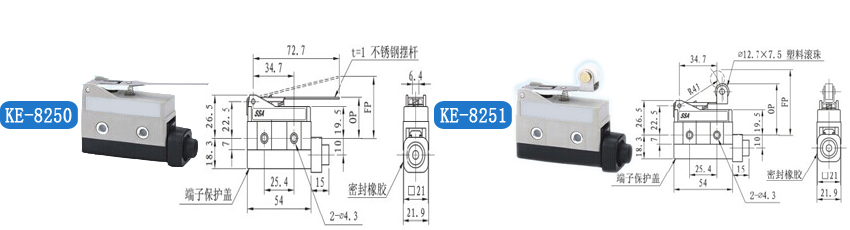

◎外观与尺寸
◎特性
| 额定电压 |
10A 250VAC |
| 操作速度 |
0.05mm~0.5m/s |
| 操作频率 |
机械：120 次/分 |
| 电气：20 次/分 |
| 接点电阻 |
15m Ω以下 |
| 绝缘电阻 |
100Ω以上(在 500VDC以下) |
| 耐电压 |
不连续端子间：1，000VAC，50、60Hz持续一分钟 |
| 端子和接地间：1，500VAC，50、60Hz，持续一分钟 |
| 端子和无载电流金属之间：1，500VAC，50/60Hz持续一分钟 |
| 振动 |
动作耐久：10~55Hz,1.5mm 双振幅 |
| 冲击 |
机械耐久：1000m/s2以上 (约100G以上) |
| 误动作耐久：300m/s2 以上(约30G以上) |
| 使用周温 |
-10~+80 ℃ |
| 湿度 |
最大 95%RH |
| 使用寿命 |
机械：1，000万次以上 电气：50万次以上 |
| 防护等级 |
IEC:IP66 |
| 重量 |
约90g |
◎动作特性
| 型号 |
KE-8420 |
KE-8421 |
KE-8422 |
KE-8250 |
| OF最大 |
600g |
600g |
600g |
260g |
| RF最小 |
100g |
100g |
100g |
35g |
| PT最大 |
1.6mm |
1.6mm |
1.6mm |
- |
| OT最小 |
5mm |
5mm |
5mm |
2.5mm |
| MD最大 |
0.2mm |
0.2mm |
0.2mm |
1.7mm |
| OP |
21.8 ±1.2mm |
33.4 ±1.2mm |
33.4 ±1.2mm |
25 ±1mm |
|
|
| 型号 |
KE-8230 |
KE-8231 |
KE-8251 |
KE-8254 |
| OF最大 |
170g |
200g |
300g |
300g |
| RF最小 |
25g |
40g |
40g |
40g |
| PT最大 |
- |
- |
- |
- |
| OT最小 |
4mm |
5mm |
2mm |
2mm |
| MD最大 |
3mm |
3mm |
1.5mm |
1.5mm |
| OP |
25 ±1mm |
40 ±1mm |
40±1mm |
50±1mm |
◎接点形式
接点形式如图所示：
| |
| |
|
