光电开关的接线方式

更新时间:2018.11.07 浏览次数:

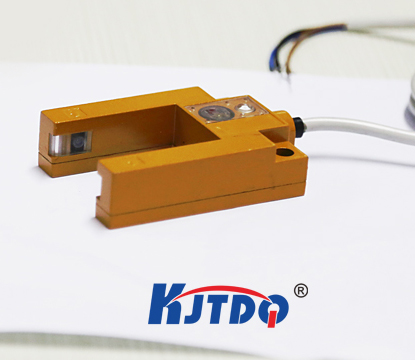

光电开关是光电接近开关的简称,它是利用被检测物对光束的遮挡或反射,由同步回路接通电路,从而检测物体的有无。光电开关将输入电流在发射器上转换为光信号射出,接收器再根据接收到的光线的强弱或有无对目标物体进行探测。物体不限于金属,所有能反射光线(或者对光线有遮挡作用)的物体均可以被检测。安防系统中常见的光电开关烟雾报警器,工业中经常用它来计数机械臂的运动次数。

光电开关那个二极管是发光二极管,输出则是光敏三极管,C就是集电极,E则是发射极。

一般接法:二极管为输入端,E接地,C负载,负载的另一端需要接正电源。这种接法适用范围比较广。

特殊接法:二极管为输入端,C接电源正,E接负载,负载的另一端需要接地。这种接法只适用于负载等效电阻很小的时候(几十欧姆以内),如果负载等效电阻比较大,可能会引起开关三极管工作点不正常,导致开关工作不可靠。

一般三极管作开关使用时,通常都用集电极作输出端。
